電磁流量計安裝說明與示意簡圖（圖）

         電磁流量計主要用于測量封閉管道中的導電液體和漿液的體積流量，包括酸、堿、鹽等強腐蝕性的液體。金湖鼎誠儀表有限公司生產的智能電磁流量計廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域。正確地選擇安裝點和安裝方式都是非常重要的環節，若在安裝環節失誤，輕者影響測量精度，重者會影響電磁流量計的使用壽命，甚至?xí)p壞流量計。為分別廣大用戶進行安裝，特將電磁流量計的安裝示意圖羅列如下：

1.電磁流量計應安裝在水平管道較低處和垂直向上處，避免安裝在管道的最高點和垂直向下處；


2.電磁流量計應安裝在管道上上升處；


3.在開口排放管道安裝時，應安裝在管道的較低處；


4.若管道落差超過5m時，在傳感器的下游安裝排氣閥；


5.應在電磁流量計傳感器的下游安裝控制閥和切斷閥，而不應安裝在傳感器上游；


6.傳感器絕對不能安裝在泵的進口處，應安裝在泵的出口處；

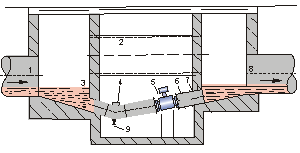

7.在測量井內安裝電磁流量計時的示意圖


注：1、介質入口   2、溢流管；  3、入口柵    4、清洗孔
        5、電磁流量計    6、短管   7、介質出口   8、排放閥
