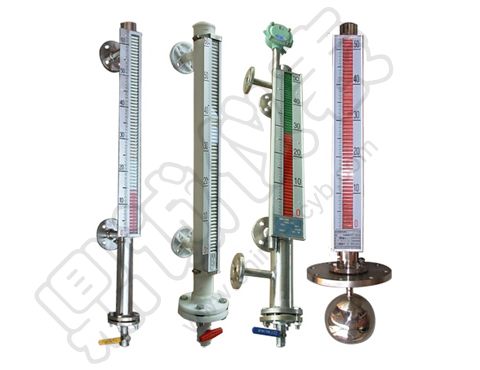

磁翻板液位計由本體(由上、下導管組成)，翻板箱(由紅、白雙色磁性小翻板組成)，浮子(由磁體、頂桿、浮筒組成)等組成，其結構如圖所示，工作原理為:容器內的浮筒(按不同介質和壓力針對研制)，在下導管中隨液面高度的變化而上下浮動并通過頂桿使磁體在上導管內上下移動，促使本外的翻板翻動并用紅，白顏色來指示液位高度。磁翻板液位計適用于低溫到高溫，真空到高壓等各種環境，是石油、化工等工業部門的理想液位測量產品。根據在容器中安裝位置的不同，提供側裝和頂裝兩種形式。

我公司批量生產，貨源充足，現誠招各地經銷商、代理商，質優價廉！

       招商熱線：400-689-0517     0517-86854699     13395210750

一、磁翻板液位計的工作原理

1、基本型
根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的永久磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現磁翻板液位計液位指示。
2、電遠傳
在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0~10mA或4~20mA的標準信號輸出，與顯示儀表或計算機連接，達到磁翻板液位計遠傳目的。
3、上下限開關輸出
在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧片開關動作時，實現磁翻板液位計報警或限位控制。

二、磁翻板液位計的產品特點

1、以浮子為測量元件，磁鋼驅動翻柱顯示，無需能源；
2、配上下限開關輸出，可實現遠距報警，限位控制；
3、配變送器可實現液位遠距報指示，檢測與控制。

磁翻板液位計的技術參數

1.現場顯示型

• 測量范圍：300~15000mm
• 測量精度：±5.0mm、±10mm
• 工作溫度： -40~250℃ (ABS，PP-R，PVC：-40～80℃) 特殊型可達450℃
• 工作壓力 ：≤2.5MPa(2.5MPa以上可另行設汁)； 防腐型≤0.6MPa
• 介質粘度 ：≤1st(10-4m2/s)
• 介質密度：≥450kg/m3
• 介質密度差：≥ 150kg/m3
• 排污接口：ZG1/2“（內）
• 環境振動：頻率≤25Hz，振幅≤0.5mm 跟隨速度：≤0.08m/s
• 接液材質：不銹鋼（1Cr18Ni9Ti，316，316L），不銹鋼襯聚四氟乙烯(1Cr18Ni9Ti襯PTFE），PVC塑料(聚氯乙烯)，PP-R，ABS
• 連接過程：側裝式 HG20592-97 DN25 PN4.0（或用戶指定）；頂裝式 HG20592-97，DN80，PN1.6（或用戶指定）；夾套法蘭 HG20592-97；DN15 PN1.6（或用戶指定）

2. 遠傳信號輸出裝置

• 輸出信號：4~20mA；
• 負載阻抗：350Ω（24VDC時）；
• 供電電源：18~30VDC（額定24VDC）；
• 環境溫度：-40~80℃；
• 相對濕度：≤90%RH；
• 功耗：0.5W；
• 本安型：ibIICT4；
• 隔爆型：dIIBT4。

3. 控制報警開關

• 輸出型式：常開常閉開關信號
• 報警精度：+10mm
• 環境溫度：-40~80℃
• 工作壽命：≥105次
• 出線接口：M20*1.5或內螺紋3/4″

三、選型圖譜

UFZ系列磁翻板液位計
	1 側裝式 2 頂裝式							安裝方式
		1 PP 2 PVC 3 不銹鋼304 4 不銹鋼316L 5 不銹鋼襯四氟 6 其他						主體材質
			1 0.6MPa 2 1.6MPa 3 2.5MPa 4 4.0Mpa					公稱壓力
				1 基本型 2 帶上下限開關輸出 3 帶電遠傳（0～10mA輸出，220V，AC） 4 帶電遠傳（4～20mA輸出，24V，DC） 5 帶本安防爆型（4～20mA，24V，DC） 6 帶本安防爆型上下限開關輸出				類型
					L 安裝間距（測量范圍）
						L1 安裝深度（頂裝式（0～4000mm任選）
							介質密度ρ（g/c）
UFZ-	2	2	1	1	L=2500mm	L1=3000mm	ρ=0.8g/c	舉例
