雷達物位計的安裝及使用注意要點

金湖鼎誠儀表有限公司DC系列雷達物位計適用于對液體、漿料及顆粒料的物位進行非接觸式連續測量，適用于溫度、壓力變化大、有惰性氣體及揮發存在的場合。該系列產品采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常工作。波束能量較低，可安裝于各種金屬、非金屬容器或管道內，對人體及環境均無傷害。

一、雷達物位計的測量原理

       雷達物位計通過天線系統發射能量很低的極短的微波脈沖并接收，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號，并且利用一種特殊的時間延伸方法可以確保極短時間內穩定和精確的測量。即使工況比較復雜的情況下，存在虛假回波，用最新的微處理技術和調試軟件也可以準確的分析出物位的回波。

      天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：
D=C×T/2
其中C為光速

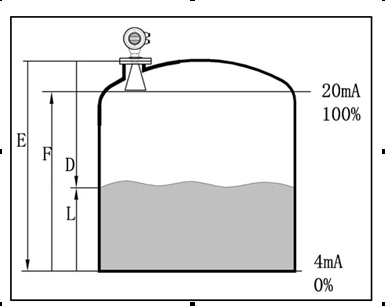

因空罐的距離E已知，則物位L為：
L=E-D

     通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境，對應于4－20mA輸出。

二、安裝和使用注意事項

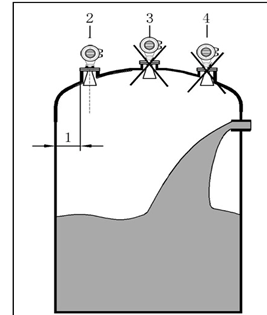

1、安裝說明(見下圖)

• ? 推薦距離（1）墻至安裝短管的外壁：
•      離罐壁為罐直徑1/6處，最小距離為200mm。
• ? 不能安裝在入料口的上方（4）。
• ? 不能安裝在中心位置（3），如果安裝在中央，會產生多重虛假回波，干擾回波會導致信號丟失。
• ? 如果不能保持儀表與罐壁的距離，罐壁上的介質會黏附造成虛假回波，在調試儀表的時候應該進行虛假回波存儲。

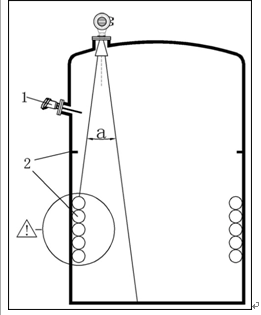

2、罐內安裝(見下圖)

• ? 在信號波束內，應避免有如下安裝物（1）：例如限位開關，溫度傳感器等。
• ? 對稱裝置（2），如真空環，加熱線圈，擋板等等。
• ? 如果罐內有（1）（2）干涉物件，應采用導波管進行測量。

3、小竅門

• ? 天線尺寸：天線越大，波束角越小，干擾回波將越弱。
• ? 天線調整：將天線調整到最佳測量位置。
• ? 導波管：導波管用來避免干擾回波。

4、注意要點

1. ? 物位計的雷達天線不可向罐壁傾斜。
2. ? 為了使溫度影響最小化，在對接法蘭的連接處必須使用彈簧墊圈。
3. ? 桿式天線必須伸出安裝短管。
4. ? 垂直放置桿式天線，不要讓雷達束指向罐壁。
5. ? 當喇叭長度小于安裝短管長度時，應使用天線延伸管。
6. ? 如果喇叭直徑大于安裝短管的直徑，包括延伸管在內的天線需要從容器里面安裝，并將儀表抬高。選擇延伸管使儀表至少抬高100mm。
7. ? 焊接時，不能產生凸點或凸緣。將法蘭和測量管對齊固定，然后焊接。焊接不要穿透測量管管壁,管內壁必須保持平滑，一定要小心的除去焊縫和不平滑的地方，否則會造成很強的虛假回波。
