差壓變送器在油庫油罐中的應用介紹

在目前的油庫油罐液位的測量設計中，比較流行的是采用雷達液位計或浮球、浮標、鋼帶式液位計等。雷達液位計雖然精度高但成本也高，而浮標、浮球等液位計，安裝、維護比較麻煩。差壓式液位計，在鍋爐汽包等密閉容器中應用廣泛，但測量結果并非真正液位，因此在油罐液位測量的設計鮮有應用。其實油庫油罐的精確液位，并不十分重要，用戶實際要了解的并不是液位，而是通過測量液位來了解油罐中油品的實際數量(即噸數)，從而防止?jié)M溢。由此分析采用差壓法來測液位(實際為噸數)也不失為一個好的選擇。因為目前差壓變送器的應用十分成熟，象1151、3051以及EJA等差壓變送器，技術十分完善，精度可達0.075級，而且價格大幅下跌，性能價格較高。

一般情況下油品出入庫往往是采用泵輸送經過橢圓齒輪流量計計量，由于流量計的精度有限，最高也只有0.2級，差壓變送器還需測密度計算，其結果往往有些出入，從而造成計量糾紛。現在因為油罐測量的結果為噸數，而且精度可達到0.2級甚至0.1級，因此，與容積式流量計相比，差壓變送器計量結果更準確。雖然在小數量的油品出入庫時，由于分辨率的原因，測量的結果絕對誤差較大，但在大數量的油品出入庫時，其較高的精度和較小的相對誤差，差壓變送器是其它計量手段所無法比擬的，特別適合月度、季度、年度的盤存。實踐表明其主要優點有：①安裝維護簡單方便;②讀數直觀直接明確，可直接讀出油品的庫存量;③免除了密度的測定和換算。

差壓變送器的實際應用舉例

• 設計條件：2000m3油罐，直徑d=14.5m，高度就可以得到實際油品的庫存量G，從公式還可知其密度ρh=14m。

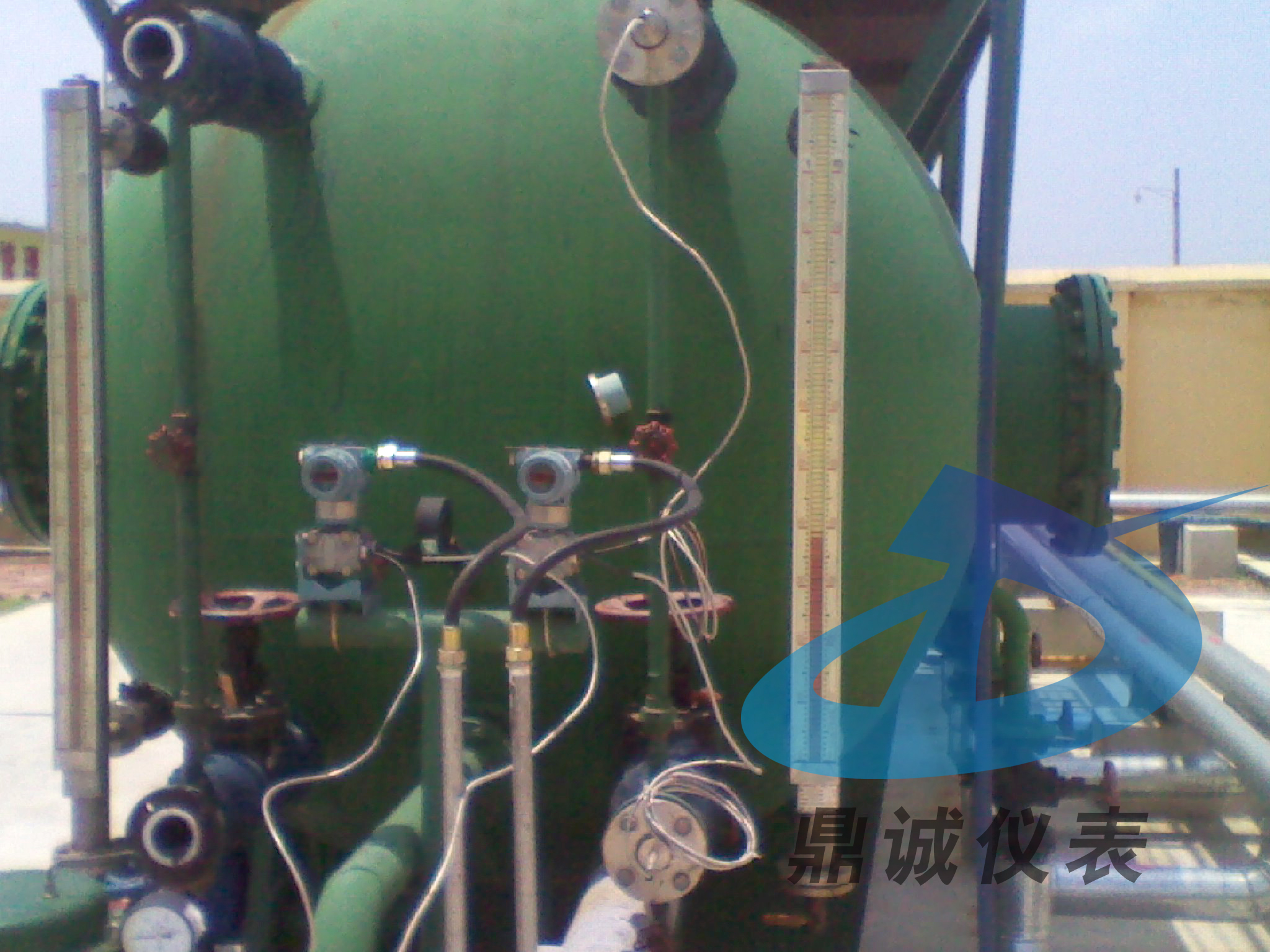

• 一次表：選用鼎誠儀表的DC-1151LT法蘭式隔爆差壓變送器，選用法蘭式是防止罐底臟物沉淀而堵塞引壓管，變送器量程0～140kPa。
• 二次表：選用DC系列智能光柱顯示報警儀，萬能信號輸入，可任意改變量程，用光柱顯示液位，用數字顯示油品的噸數。

　　在該油罐頂部，我們設計了一套液位報警裝置，防止油品滿溢，作為雙保險。在應用中由于測量值直接為噸數，故油罐不論貯存何種油品，二次表顯示的值是油罐內油品的噸數，避免了需要測定密度進行換算的麻煩。
