側裝型磁翻板液位計的工作原理及特點

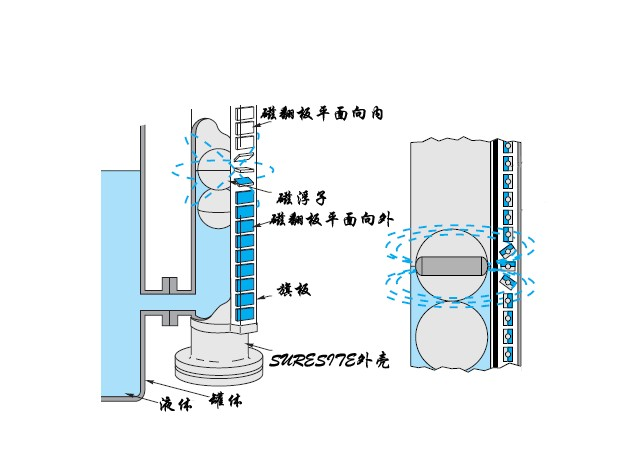

    如圖所示，側裝式磁翻板液位計與容器通過側法蘭相連接，這樣根據連通器的原理，液位計的讀數變化實際與容器內液位變化是相一致的。液位計腔內的柱狀浮子與液位計外部的磁翻板實際為一組磁性系統。柱狀浮子通過磁場影響翻板內的翻珠和開關內的磁性元件，從而將液位傳遞出去。

    磁翻板的翻珠內裝有柱狀的磁鋼，而所有翻珠均勻置于鋁制的卡槽之中，當液位計中液位上升時，由于磁鋼受浮子內磁場的影響帶動翻珠由白色翻為紅色；反之液位下降時，一體化溫度變送器翻珠由紅色翻為白色。這樣磁翻板在無需任何電源的情況下就可反應出容器內液位的變化。

    傳感器的作用是采樣液位高低位置并轉換成標準信號傳送至控制室。傳感器實際由干簧管和電阻組成。當浮子內磁鋼位置變化后，磁場通過器壁帶動傳感器內干簧觸點吸合。端面熱電阻干簧管吸合的位置決定回路的阻抗的大小，干簧管的通常位置為10mm一組?；芈冯娮璧拇笮≌门c液位的高低成正比，這樣最后由置于傳感器外殼內的變送器將電阻信號轉換成標準的電流信號，送至控制室。

    金湖鼎誠儀表有限公司的系列磁翻板液位計具有如下優點：

• 結構簡單、堅固牢靠、無需專門維護。
• 直接顯示液位高低，雙金屬溫度計不受被測液高溫、易流動、易燃燒、有毒等特性的影響。
• 翻板工作無需電源，無需斷開的情況下也能顯示液位變化和報警。
• 可用于真空、高壓、高溫的環境，對密度低的液體也可適用。
• 耐腐蝕性能強，適用于大多數腐蝕性液體。
