膜盒壓力表

分享到：

膜盒壓力表

產品概述

膜盒壓力表采用膜盒作為測量微小壓力的敏感元件，測量對銅合金不起作用、無爆炸危險氣體的微壓和負壓，廣泛用于鍋爐通風、氣體管道、燃燒裝置等及其它類似設備上。 儀表由測量系統（包括接頭、膜盒等）、傳動機構、指示裝置和外殼組成。當被測介質的壓力作用于膜盒時，其自由端產生相應彈性變形一位移，經撥桿帶動傳動機構放大，由指示裝置將被測壓力在儀表度盤上指示出來。微壓表主要依靠膜盒作為感應元件對壓力進行測量。膜盒由兩個具有彈性的金屬膜片制成，當氣體進入膜盒時，膜盒壁就會膨脹并隨著壓力變化而變化，此變化借助撥桿經齒輪傳動機構放大，由固定在齒輪軸上的指針將壓力值指示在刻度盤上。

技術參數

標度范圍、精確度等級及重量：

型號 標度范圍KPa
正壓 負壓 正負壓 精確度等級 重量kg
YE-100
YE-150		 0～1.6
0～2.5
0～4
0～6
0～10
0～16
0～25
0～40		 -1.6～0
-2.5～0
-4～0
-6～0
-10～0
-16～0
-25～0
-40～0		 -0.8～+0.8
-1.2～+1.2
-2～+2
-3～+3
-5～+5
-8～+8
-12～+12
-20～+20		 2.5 0.5

工作位置、環境：儀表垂直安裝，工作環境溫度-25～55℃，相對濕度不大于80%，并且周圍空氣中不含有腐蝕儀表的有害氣體。
溫度影響：使用溫度偏離20±5℃，其溫度附加誤差不大于0.4%/10℃。


導（測）壓系統及外殼等主要零件的材質：

零件名稱 材料牌號
接頭 黃銅HPb59-1
膜盒 錫青銅QSn6.5-0.1
齒輪傳動機構 銅HPb59-1
表殼、罩殼 冷軋鋼板

外形尺寸：

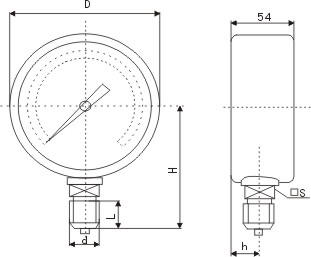

膜盒壓力表外形尺寸圖

型號 D H L d h S
YE-100 φ100 90 20 M20×1.5 17 22
YE-150 φ150 118 20 M20×1.5 17 22
